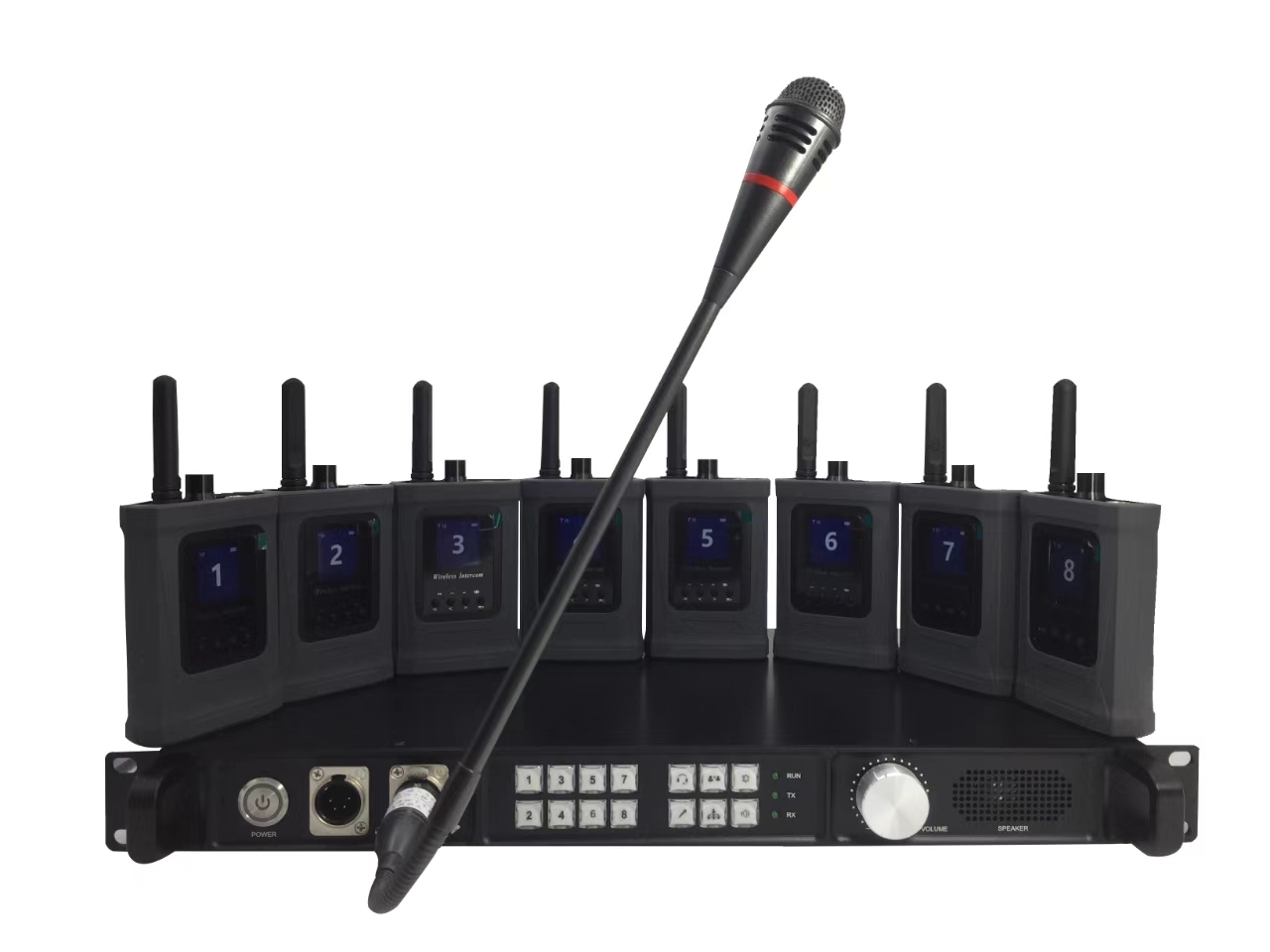

無線內部通話系統
第一章 檢查包裝內物品
包裝盒內含以下物件，如有任何損壞或丟失，請與您所購買的經銷商聯系。
|
列表 |
說明 |
數量 |
|
1 |
1U主機 |
1 |
|
2 |
三孔電源線 |
1 |
|
3 |
N頭天線 |
1 |
|
4 |
說明書 |
1 |
|
5 |
數據線 |
1 |
|
6 |
機架固定螺絲 |
4 |
第二章 用前準備
2.1 設備安裝方法
無線內部通話系統可以安裝在機架、支架或機柜內（附件也如此）。
2.2 交流輸入電源要求
無線內部通話主站有一個開關電源，此裝置工作電壓AC 220V，推薦使用標準3線接地插座連接交流電源。
2.3 接地
要求使用現場需要有良好的接地，電源線應該正確接地，如果使用不當，可能會對設備造成永久性損壞。
第三章 指示燈和接口
3.1 前面板
|
編號 |
項目 |
說明 |
|
① |
POWER按鈕 |
電源開關按鈕，按一下燈亮，設備開機，再按一下燈滅，主機關機 |
|
② |
頭戴耳機插座 |
外接四芯卡儂頭戴耳機 |
|
③ |
鵝頸麥克插座 |
外接鵝頸麥 |
|
④ |
數字按鍵區（1-8） |
1-8數字選擇區，可以單獨開啟某一個人或某一個組，也可以同時選擇2個或2個以上人員或組群 |
|
⑤ |
|
使用頭戴耳機進行通話 |
|
|
使用鵝頸麥克進行談話 |
|
|
|
分機隔離模式，當按鍵燈亮起時，分機都只能與主機通話。禁止分機之間相互通話 |
|
|
|
分組模式，當按鍵燈亮起時，1-8數字按鍵表示8個組。組和組之間不能通話，組內可以通話。 |
|
|
|
主機提醒分機， 持續按住按鍵，被選中的分機屏幕閃爍，松開按鍵，分機屏幕停止閃爍 |
|
|
|
主機外放喇叭開關，按鍵燈亮起，外放喇叭打開，按鍵燈滅，外放喇叭關閉 |
|
|
⑥ |
LED燈 |
RUN燈，設備正常工作時燈慢閃，燈長滅時，設備運行不正常，請聯系售后 |
|
TX燈，主機發射語音信號/tally信號/控制信號時TX燈閃 |
||
|
RX燈，主機收到信號RX燈閃 |
||
|
⑦ |
VOLUME |
調節喇叭音量大小，旋鈕順時針旋轉聲音由小變大 |
|
⑧ |
SPEAKER |
外放喇叭，使用鵝頸麥/手持麥時，通過喇叭外放聲音 |
3.2 后面板
|
編號 |
項目 |
說明 |
|
① |
ANT 天線接口 |
外接N頭天線。 |
|
② |
COM口 |
DB9接口，可外接配置線，連接到電腦。 |
|
③ |
LAN接口 |
網絡接口 |
|
④ |
TALLY 接口 |
25針公頭接口。 |
|
⑤ |
AUX IN增益 |
AUX IN音頻輸入增益按鈕。 |
|
⑥ |
AUX IN |
音頻輸入接口，3芯卡儂頭母座接口。 |
|
⑦ |
AUX OUT |
音頻輸出接口，3芯卡儂頭公座接口。 |
|
⑧ |
AUX OUT增益 |
AUX OUT音頻輸出增益按鈕。 |
|
⑨ |
設備電源接口 |
AC 110/220V 電源接口。 |
第四章 接口連接
4.1 頭戴耳機插座
外接頭戴耳機接口。當
燈亮時，表示開啟耳機功能，用戶可以通過外接的耳機進行收發語音操作。
4.2 鵝頸麥克插座
外接鵝頸麥克接口，當
燈亮時，表示開啟鵝頸麥，用戶對著鵝頸麥克說話即可。
4.3 ANT 天線接口
此接口外接N頭天線，將天線接入后面板ANT接口，安裝完成后請將天線正確放置。
4.4 COM口
此接口外接專用數據配置線，可以對設備進行相應的設置，如信道。部分切換臺TALLY信號可通過這個接口控制（需聯系廠商配置）。
4.5 Tally接口
通過Tally專用數據線接口連接外部設備；
|
編號 |
定義 |
編號 |
定義 |
|
1 |
1紅 |
14 |
1綠 |
|
2 |
2紅 |
15 |
2綠 |
|
3 |
3紅 |
16 |
3綠 |
|
4 |
4紅 |
17 |
4綠 |
|
5 |
5紅 |
18 |
5綠 |
|
6 |
6紅 |
19 |
6綠 |
|
7 |
7紅 |
20 |
7綠 |
|
8 |
8紅 |
21 |
8綠 |
|
9 |
9紅 |
22 |
9綠 |
|
10 |
10紅 |
23 |
10綠 |
|
11 |
11紅 |
24 |
11綠 |
|
12 |
12紅 |
25 |
12綠 |
|
13 |
GND |
|
|
不同品牌的，不同類型的切換臺使用的Tally數據連接線不同，建議使用廠家配置的專用Tally數據連接線更換切換臺時需要和廠家確認數據線是否匹配，數據線使用不當或連接錯誤可能會對設備產生永久性損傷。
4.6 AUX IN 接口
AUX IN接口為三芯母口卡儂座，模擬語音信號輸入電平應為 1Vrms。
AUX IN接口定義：
4.7 AUX OUT 接口
AUX OUT接口為三芯公口卡儂座，模擬語音信號輸出電平為1Vrms；
AUX OUT接口定義：
4.8 電源連接
每個設備附帶1條1.5米長的3芯導線，用來連接設備到AC 220V 電源。將3芯線插入AC 220V 接地插座。
第五章 基礎操作（通話流程）5.1 通話操作簡介
主機，按一下
或是
鍵，燈亮，此時主機通過頭戴耳機或是耳機麥克進行通話；再次按下，燈滅，主機只接收語音信號，不發語音。
5.2 分機選擇通話
按下
鍵，按鍵燈亮起，1-8數字按鍵表示8個組，再按一下燈滅，1-8數字按鍵表示機身號為1-8的8個分機。確認
鍵處于滅燈狀態，進入分機選擇通話模式。
5.2.1 已選中分機
主機選擇按下1-8其中一個或多個按鍵，被選中的分機，按鍵燈亮。所有被選中的分機，可以和主機全雙工通話。并且分機之間可以全雙工通話。（參考5.4節）
5.2.2 未選中分機
未被選中的分機，按鍵燈不亮。未被選中的分機可以發送語音信號請求，但不能說也不能聽。主機能觀察到對應的燈在閃爍。
5.3 分組通話
特定場合下，可以根據使用者所在的部門，分成多個通話組。組內的所有分機之間可以全雙工通話，不同的組之間不允許通話。
通過機箱面板上的
鍵切換分組模式，
鍵處于亮燈狀態，1-8數字按鍵表示8個組，設備最多支持8個組。再按一下燈滅，退出分組模式。
5.3.1 已選中分組
主機可以單獨與某一組或多個組進行通話。主機選擇按下1-8其中一個或多個按鍵，被選中的分組，按鍵燈亮。所有被選中的分組內的所有分機能與主機通話。但是，不同的組之間不允許通話。
5.3.2 未選中分組主機選擇關閉/不開啟其中一個或多個按鍵，未被選中的分組，按鍵燈不亮。所有未被選中的分組內的分機都禁止與主機通話，但是組內的分機之間依然可以全雙工通話。
5.4 分機隔離模式
通過機箱的
鍵進入分機隔離模式。當
鍵處于亮燈狀態，分機都只能與主機通話。禁止分機之間相互通話。再按一下，燈滅退出分機隔離模式。
5.5 設置修改
長按
鍵持續5秒松開后進入菜單，進入菜單注意聽喇叭的播報，再按
鍵切換下一個菜單，如需要修改當前設置按
進行修改。設置菜單包括：頻道設置、使用場景、背景聲抑制等級、恢復出廠設置和退出設置菜單。設置完成后需斷電重啟主機。
5.5.1 頻道設置
主機包括11個信道：4,7,10,13,16,19,22,25,28,31,34。根據耳機提示音修改信道設置，按
鍵循環選擇信道，停止后4秒鐘即完成并退出。
5.5.2 使用場景
主機在發送語音信號的過程中會將人聲和環境聲一起發給其他的接收設備，使用場景設置可以對語音發送過程中的環境聲進行一定等級的抑制。出廠默認設置為1。通過設置按鍵設置相應等級。（注：一般情況下無需更改此設置。如果等級設置太高易出現說話斷續。）
5.5.3 背景聲抑制
當分機沒說話的時候，主機接收到的分機環境聲音可通過背景聲抑制過濾掉。出廠默認抑制等級為5（過濾掉低于5%的音量）。通過設置按鍵設置相應等級。
第六章 可選配件
|
列表 |
名稱 |
說明 |
|
1 |
卡儂頭戴單耳耳機 |
設備專用的頭戴耳機，可以有效抑制背景噪聲，半包式單邊耳機，聲音更清晰。 |
|
2 |
卡儂頭戴雙耳耳機 |
設備專用的頭戴耳機，可以有效抑制背景噪聲，全包式雙邊耳機，聲音更清晰。 |
|
3 |
鵝頸麥 |
設備專用的鵝頸麥，能有效抑制背景噪聲。 |
|
4 |
COM口數據線 |
專用數據配置線，可以對主機的信道等進行設置。 |
|
5 |
Tally 數據連接線 |
客戶更換切換臺，需要更換專用的Tally連接線。 |
|
6 |
衰減器 |
如果現場有部分低端切換臺/攝影機/SDI線纜/HDMI線纜/調音臺 受主機無線干擾，導致圖像或聲音不正常，可使用衰減器，串在主機上，注意，使用此衰減器，工作距離會相應變短。 |
