一，WINGMAX非IP光纖KVM坐席管理系統概述
WINGMAX非IP光纖KVM坐席管理系統是一套大型音視頻及KVM解決方案，用于解決各類指揮調度中心音視頻、KVM控制信號的互聯互通，該系統采用全光纖架構，以光纖KVM技術為核心，基于FPGA開發，非TCP/IP的私有協議，非交換機的閉環式全光架構，實現不同區域之間的物理隔離，通過KVM坐席終端配合專用光纖物理信道，傳輸前端設備的管理控制信息，整套系統可使構建在不同區域的信號實時共享，使用戶輕松達到多區域協同辦公、資源共享一體化操作和控制的目標，是具有高可靠性和優秀操作體驗的新型集成解決方案，為關鍵任務環境提供整體解決方案，實現匯集管理、高效協調、實時操控、信息溝通、安全管控等功能。
設備本身支持帶電熱插拔和業務恢復功能，完全不占系統資源，無操作系統，完全杜絕IT病毒侵擾、黑客攻擊，確保高度的安全和保密性。 整體項目實施采用人機分離模式，服務器等終端統一放在機房，便于運維管理維護，同時告別過去凌亂的操作臺面和噪音污染。 針對任務繁重的管控坐席，輕松實現一人多機，一席多屏，單套鍵鼠、多屏間無縫銜接跨屏功能。 KVM信號傳輸過程中，告別傳統壓縮方案，采用光纖KVM獨有的無損、非壓縮、零延時的傳輸優勢，保證實時同步性。硬件設備采用模塊化插卡式架構，擴容靈活方便，支持多系統跨平臺應用操作，精細的分組和權限分配，權責可控。
三、KVM坐席管理系統功能需求
1、人機分離，整潔高效
將服務器統一放置在機房管理，為指揮控制中心留出空間，告別過去凌亂的操作臺面和噪音污染，實現人機分離，一人多機。即可節約工作區空間，也可提高服務器數據的安全級別。

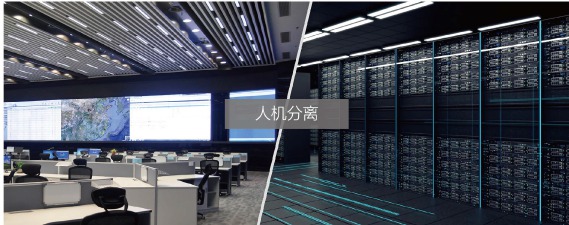

圖3-1 人機分離示意圖
2、鼠標滑屏，一人多機，一機多屏
系統采用一套鍵盤鼠標對多顯示器操作，簡化桌面環境。坐席人員操作本地顯示器數據的同時，其數據也可以在大屏或其他坐席顯示終端互動顯示。鼠標滑屏操作零延時、超流暢。
2.1每個坐席支持1套鍵盤鼠標4個顯示屏幕，1人一套鍵盤鼠標操作四臺電腦。
2.2 KVM信號進行無延時、超流暢的跨屏漫游操作，鍵盤控制跟隨鼠標漫游自動切換。
2.3當操作人員離開一定時間后，鼠標所在的顯示屏會出現紅色提示框，提示操作員鼠標所在位置。

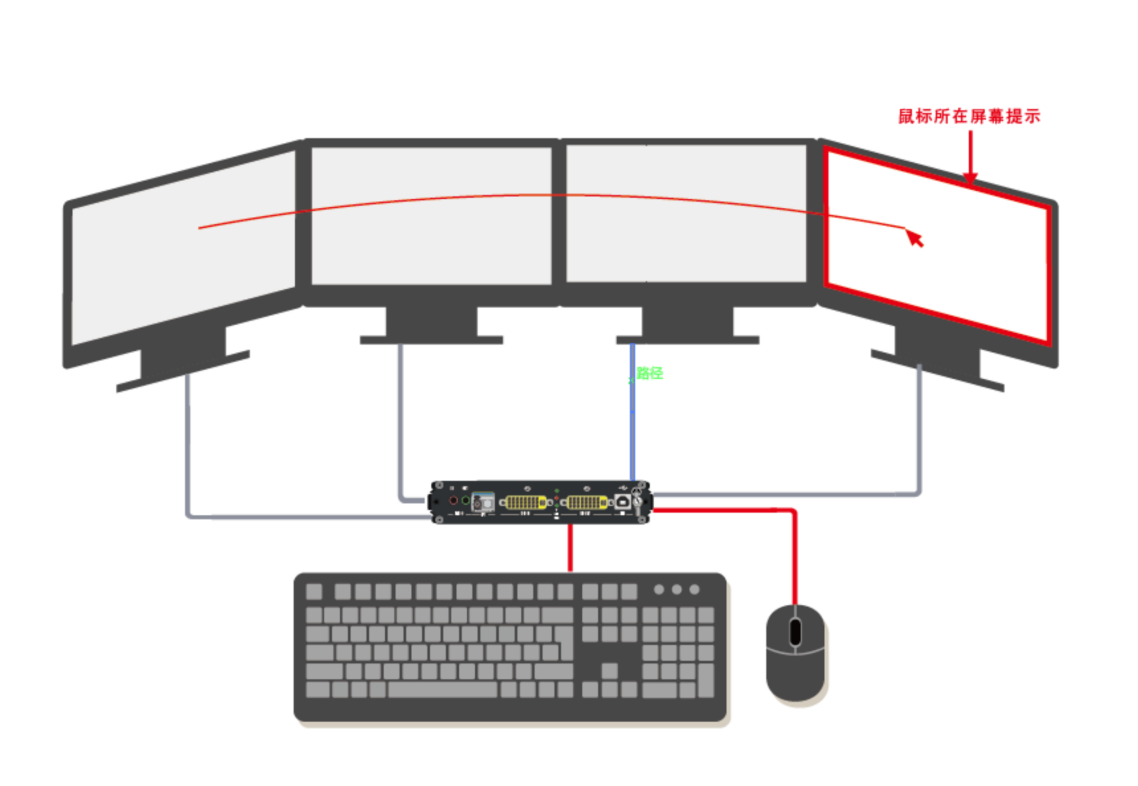

圖3-2 鼠標滑屏示意圖

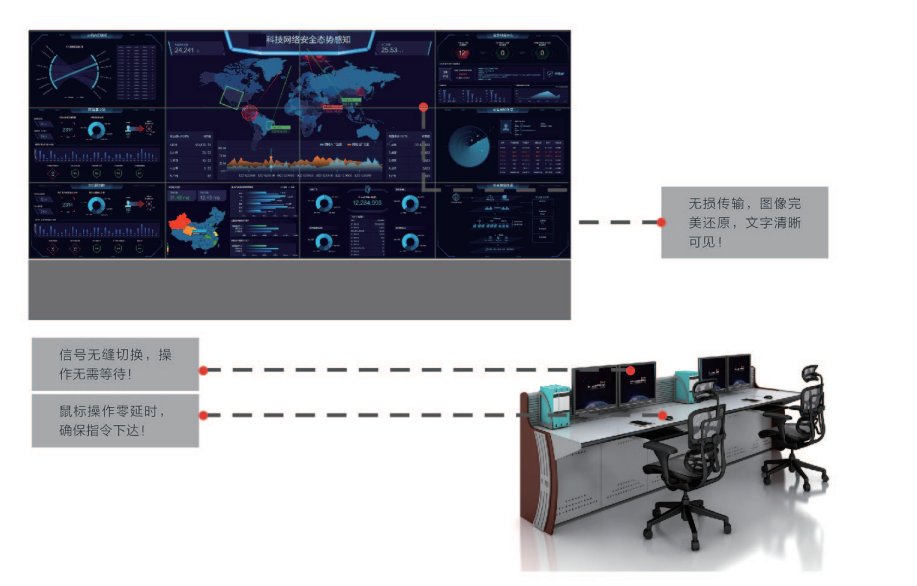

3、無損非壓縮、零延時，實時同步
3.1、信號傳輸過程中無損、無壓縮、零延時，保證實時同步性。
3.2、信號無縫切換，無黑屏、無閃屏，操作無需等待。
3.3、顯示器的顯示與鼠標鍵盤的操作同步無延時，確保指揮決策的快速準確下達。
傳輸鏈路
系統采用全光纖布線、HDMI/DVI線纜輔助的方式，最大程度杜絕線路上的信號衰減和電磁干擾，保證系統的傳輸和切換實時、穩定、可靠，光纖布線也大大降低了線路改造難度，主干線路只需一根光纜一次走線，且高帶寬的光纜介質可承載10Gb/S的高速信號傳輸，保證控制和視頻信號無損、零延時。
非IP架構
光纖KVM矩陣坐席協作系統區別于傳統的IP架構KVM切換器或者虛擬桌面系統，不會對音視頻信號以及控制信號進行壓縮處理，提供像素到像素的無損傳輸和實時切換技術，保證切換無黑屏，提高系統的使用體驗。另外物理隔離的光纖架構無視網絡攻擊和電磁干擾。
網絡分布式壓縮 光纖無壓縮
4、信號推送、獲取，多人協作
4.1坐席操作人員在工作過程中需要他人幫忙查看或決策時，可將當前信號推送給其他人員所在顯示器或拼接大屏，加強多人間的協作。
4.2在權限許可的情況下，將任意顯示器或大屏信息獲取至本地顯示器，快速接管目標主機。
4.3坐席之間信號推送、獲取支持熱鍵切換。
4.4可將當前信號推送給其他人員所在顯示或拼接大屏，加強多人間的協作，保證高效、平穩的指揮調度。

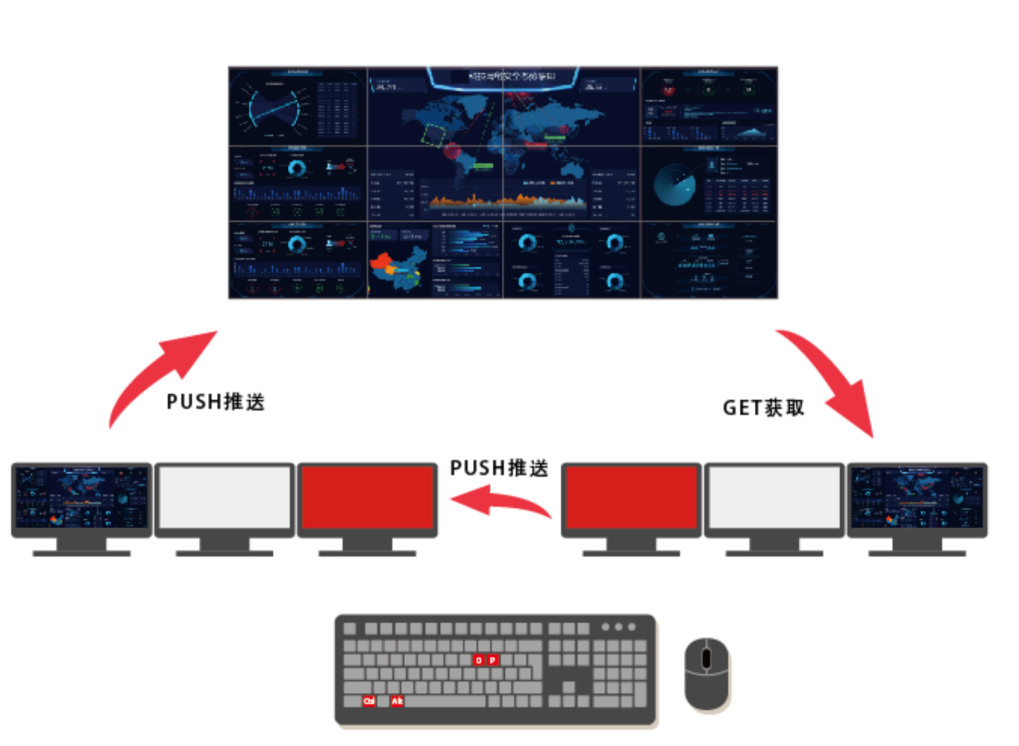

圖3-4 坐席間多人協作示意圖
5、精細的分組和權限分配，權責可控
5.1、系統提供精細的權限和分組，通過合理的坐席分組設置，坐席人員可以對不同坐席進行科學分組，各個組別進行對應的操作管理，科學分工協作。
5.2、坐席人員可以對不同組別進行權限設置，讓不同分組的坐席顯示與操作限定的數據信息，保障系統數據安全，滿足高保密級別關鍵任務項目的管理需求。

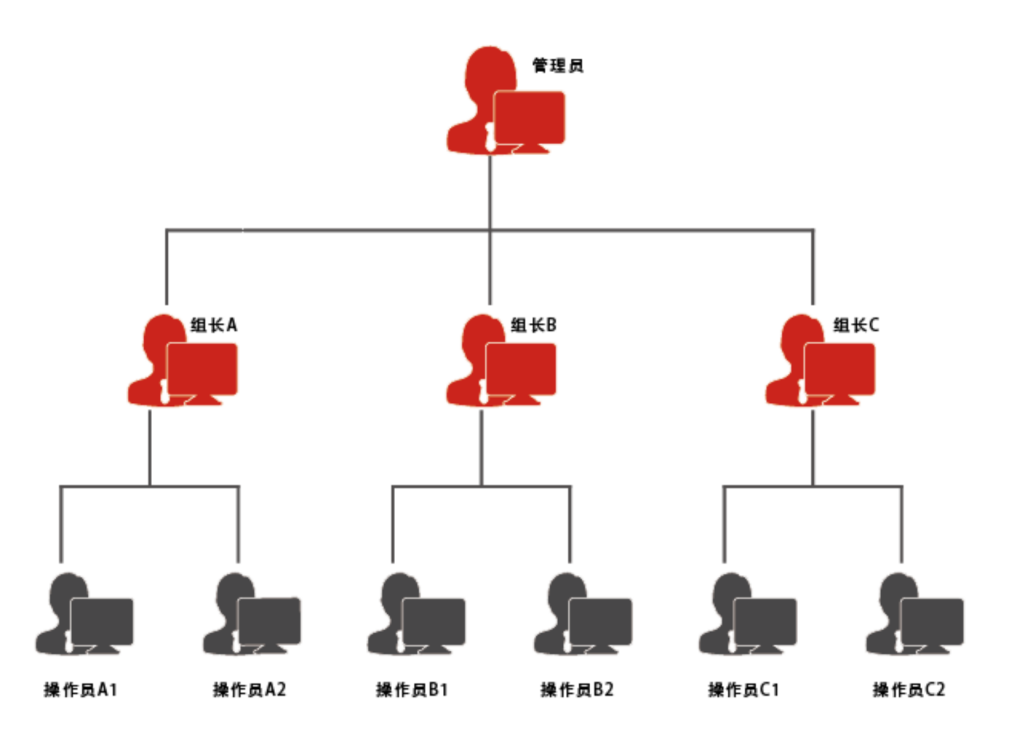

圖3-5 權限分組示意圖
6、跨系統平臺操作

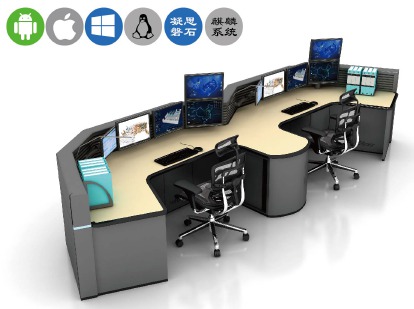

系統在一個工作臺上只需要一套鍵盤鼠標，坐席人員即可在多個系統或平臺之間平滑切換、流暢操作、實現舒適與高效。支持調用任意不同操作系統（Linux/windows/ios/Android/磬石/麒麟等）、不同分辨率真（模擬/標清/高清2K/超高清4K等）、不同接口（Video/VGA/DVI/HDMI/DP/SDI/HDBT/MDS59等。）的數據，完全無需擔心切換問題。
圖3-6 示意圖

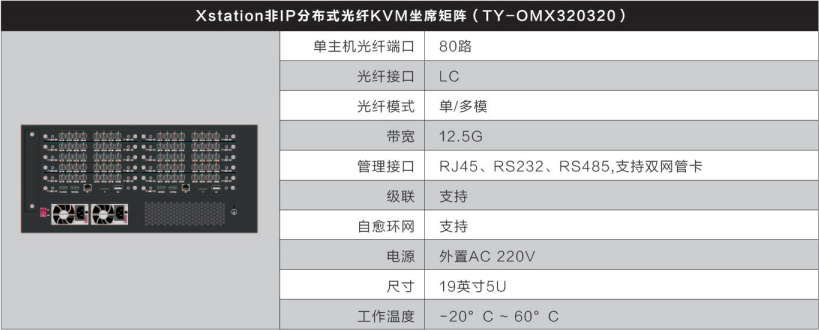

7、模塊化設計，靈活擴容
系統硬件設備采用模塊化插卡式架構，提供多種機箱規模可選，支 持服務器、攝像機、DVD、視頻會議終端等上而路數據信號接入，支持顯示屏、鼠標、鍵盤等上百路坐席信號輸出，按需擴容，靈活方便是。最大支持576個端口數，包括HDMI、DVI、DMS59、SDI、IP(H.264)、HDBaseT、KVM光纖、光纖（4K）等高清和4K分辯率的各類接口混合輸
入輸出。
圖3-7 示意圖
8、完備的系統備份機制
8．1、雙矩陣備份：主系統故障后，無縫自動中轉至備用主機，有力保障系統7*24小時穩定運行。
8.2、雙電源備份：保障在空發誂情況下，系統供電安全。
8.3、雙光纖備份：發送/接收端之間可以搭建雙光纖鏈路，保障設備及鏈路的安全可靠。

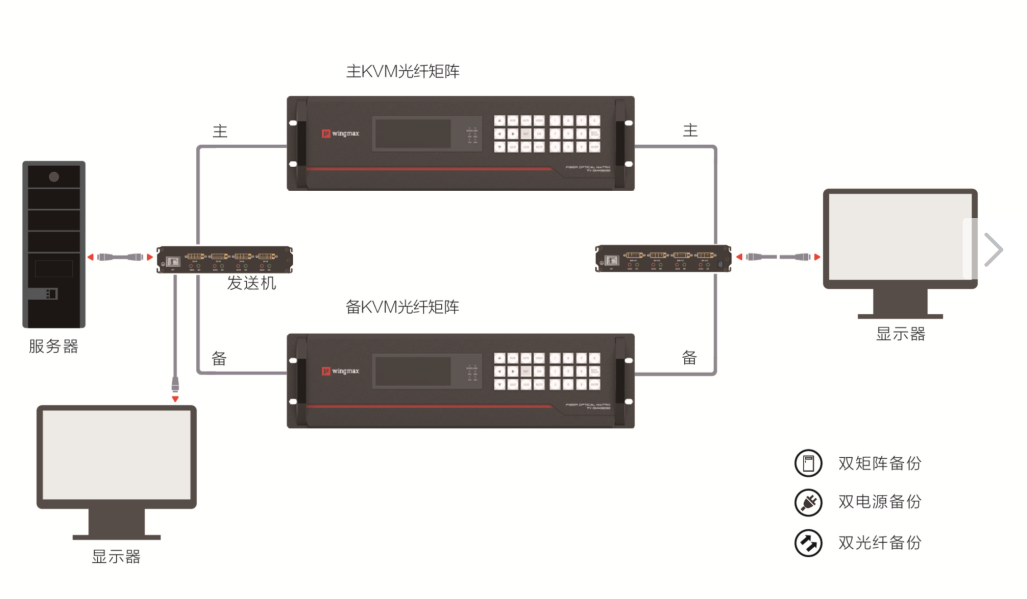

圖3-8 備份機制示意圖
四、總結
目前采用非IP光纖技術來引導坐席系統的參與者主要有來自德國的IHSE、美國的Thinklogical、中國的天翼訊通WINGMAX、中國的美凱等，在坐席操作的高效性、系統穩定性和信息的安全性方面具有明顯優勢，成為全球KVM坐席技術發展的主流趨勢。光纖KVM系統非IP架構為核心，通過獨有的協議利用光纖進行信號傳輸，支持無損壓縮傳輸，保障了信號的穩定、安全;也能為坐席提供高效快捷的操作，信號切換的實時無卡頓、黑屏，有利于進行大量數據的并發處理。特別是涉密項目、以及廣電、空管、軌道交通等高要求的控制室，基本優先考慮非IP架構的坐席系統。
系統參數性能要求
1、輸入輸出端規模要求
1.1、輸入信號源包括20臺PC主機服務器，2臺3G-SDI攝像機，1路視頻終端，1路大屏控制器，1路無線投屏，1路多媒體地插，1路預留信號源，可調用終端數量35臺，可調用視頻數量37路。
1.2、管控端包含20臺席位顯示器，1臺擴音系統，2臺輔助顯示終端，8路大屏顯示終端，1臺視頻終端，2臺預留終端。
2、輸入輸出端接口參數要求
2.1、通過單光纖長距離傳輸符合標準的HDMI信號、音頻、百兆以太網、RS232、USB接口鍵盤、鼠標等業務信號。
2.2、支持USB2.0全速接口，可連接接鍵盤、鼠標、U盤等USB設備。
2.3、發送端帶有本地環出功能。
2.4、帶Scaler功能，可任意縮放分辨率。
2.5、分辨率最高可以支持到1920*1200/60Hz(WUXGA)或者是1080P/60Hz(HDTV)。
2.6、最多支持8路立體聲音頻無失真傳輸。
2.7、支持RS232/RS485/RS422透明傳輸（可選）。
2.8、支持Linux/windows/ios/Android/磬石/麒麟等各類操作系統。
3、信號傳輸及時效要求
3.1、信號傳輸過程中要求無損、無壓縮、無延時，保證實時同步性。
3.2、顯示器和大屏畫面完美原信號還原。
3.3、信號要達到無縫切換，無黑屏、無閃屏、操作無需等待。
3.4、顯示器的顯示和鼠標鍵盤的操作同步無延時。
4、系統安全性要求
4.1、系統采用全光纖架構，以光纖KVM技術為核心，基于FPGA開發，非TCP/IP的私有協議，非交換機的閉環式全光架構，實現不同區域之間的物理隔離。
4.2、完全不占據系統資源，且無操作系統，完全杜絕ITU病毒侵擾、黑客攻擊，確保高度的安全和保密性。
4.3、系統所管理的終端之間沒有數據交互的鏈路。
5、系統穩定性要求
5.1、滿足7×24時間連續不間斷運行，主機平均無故障時間不小于300000小時。
5.2、管理主機支持雙電源備份機制，保障在空發應急情況下，系統供電安全。
5.3、管理主機支持雙光纖備份機制，發送端、接送端之間可以搭建雙光纖鏈路，保障設備及鏈路的安全可靠。
5.4、系統中的發送端和管控端設備獨立運行，單點故障不影響整個系統運行。
5.5、管理主機采用模塊化插卡式架構，維護、擴容靈活方便。
6、運維保障要求
6.1、7*24小時全天候電話技術支持。
6.2、電話支持不適用的情形下，第一時間讓備機到達現場。
6.3、有專業的技術支持團隊，工程師具有豐富的技術理論基礎、同時具有大量的現場調試和安裝經驗。
6.4、對現場人員進行相關產品的技術培訓。
7、產品安裝要求
7.1、坐席管理主機要求支持機架式安裝，規格不超過15U。
7.2、不需要安裝到機架的輸入端、輸出端為單體設備，以便于靈活安裝到不同的位置。
8、系統兼容性和可擴展性要求
8.1、開放SNMP協議，支持第三方開發，運維、告警信息能夠提供給其它綜合運維軟件。
8.2、功能升級和規模擴充靈活簡單，當終端和席位數量的擴充時，系統支持增加主機形成多臺級聯模式，每一條級聯通道支持雙向傳輸，級聯后的多臺主機可以實現多區域互聯互通，即當前主機和增加主機之間可以任意調用，相當于形成一臺大主機，不增加時延。
