TY-HFL821/cameralink轉光纖延長器

發布日期：2021-2-2 11:49:00

產品說明：

TY-HFL821/cameralink轉光纖延長器是天翼訊通開發的一款支持Base,Medium,Full工作模式的全功能型的視頻光端機。適用于各種工業監控、交通控制、軍用高清圖像傳輸等應用場景。CameraLink光端機由一臺發射光端機和一臺接收光端機組成，需兩臺產品配對使用。該產品支持1路Base模 式+1路Full模式CameraLink視頻，可以做到視頻信號的實時、無壓縮的光纖遠距離傳輸。具有超小體積、超輕重量、功耗低、安裝方便、操作簡單、維修便利、可靠性高等特點。

純硬件FPGA設計，無延時無壓縮像素到像素傳輸，支持cameralink2.0協議,兼容cameralink1.0協議。

獨有的復用技術

TY-HFL821/cameralink轉光纖延長器由一臺發射光端機和一臺接收光端機組成，需兩臺產品配對使用。它支持1路Base模式+1路Full模式CameraLink視頻，可以做到視頻信號的實時、無壓縮的光纖遠距離傳輸。HFL821支持像素時鐘20MHz～85MHz，在Base模式下，帶寬為2.0Gb/S @ 85MHZ。在medium模式下，帶寬為4.8Gb/S @ 85MHZ。在Full模式下，帶寬為5.4Gb/S @ 85MHZ。HFL821具有超小體積、超輕重量、功耗低、安裝方便、操作簡單、維修便利、可靠性高等特點。適用于各種工業監控、交通控制、軍用高清圖像傳輸等應用場景。

全面兼容性

全面支持多種相機的接入，如線陣相機或面陣相機，支持像素時鐘20MHz～85MHz的圖像采集。單機功耗10W，即插即用，無需配置。

TY-HFL821/cameralink光纖延長器cameraLink光端機天翼訊通TY-HFL821光纖延長支持Base模式Full模式產品特點

l帶寬10G，支持單纖雙向光纖傳輸，標準傳輸10KM；

l支持CameraLink2.0協議，兼容CameraLink1.0協議；

l支持1路Base模式+1路Full模式CameraLink視頻；

l支持像素時鐘20MHz~85MHz；

l支持無延時無壓縮像素到像素傳輸；

l支持即插即用，無需配置；

l支持SerTC,StrTFG,CC1-CC4傳輸

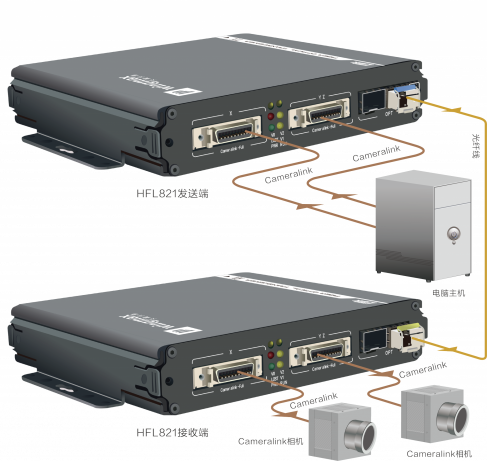

典型拓撲圖

北京天翼訊通科技有限公司（Wingmax）成立于2008年，是專注于全球專業視聽領域，提供數字化解決方案的雙軟、雙高新企業。天翼訊通（Wingmax）專注于光纖KVM核心技術，視頻處理技術、視頻光纖傳輸技術的探索和創新，陸續推出了一系列包含KVM坐席協作管理系統、KVM光纖矩陣、拼接處理器、混合矩陣及行業周邊產品，包括高清光端機、4K光端機、雙絞線傳輸器、網絡傳輸器等。已成為指揮中心、數據總控中心、調度中心、監控中心、會議等行業的產品及解決方案供應商，并廣泛服務于政府、交通、能源、金融、教育、傳媒、醫療以及高端制造等領域。天翼訊通（Wingmax）將堅持客戶優先的理念，以優質的產品、服務與解決方案，致力成為客戶的好選擇。

詳細參數：

物理接口：      LC
波長：            多模850nm，單模1310nm
光纖類型：      多模雙纖300M，單模10KM
光損耗富裕度
：15dB
物理接口：
MDR
接口 ：CameraLink V2.0
接口標準
工作模式
支持Base，Medium，Full模式
視頻帶寬：Base:2.0Gb/S@85MHZ
                 Medium:4.8Gb/S@85MHZ
                 Full:5.4Gb/S @85MHZ
                 80bit:6.8G/S@85MHZ

輸入輸出電平：0.8Vpp
視頻阻抗：100Ω（差分）

---
