3D立體投影融合器

發布日期：2024-6-27 15:35:00

產品說明：

訊維3D投影融合器是訊維自主研發生產的主動式立體信號融合圖像控制器，支持左右眼復合立體信號無極倍頻，輸出幀頻可達120HZ，支持3D立體信號、平面信號混開窗口，支持分離信號轉換為復合信號。投影顯示又稱為光分法立體重現方式, 利用光學偏振原理，即每通道兩臺普通投影同步播放圖像內容，每臺投影機顯示單只眼圖像，并配置不同偏振屬性的光學偏振片，相應人眼也配戴兩眼相應偏振屬性的偏振眼鏡，從而實現。投影融合器顯示系統一般要求一組水平的投影機，光路疊加作圖像融合。每個部分圖像都由兩個投影機完成。因此被動式立體投影融合系統的投影機是由多組投影構成的，每組投影為上下兩臺，分別用來輸出左右眼數據。

• 3D立體融合顯示




  主動式立體信號融合技術，支持3D立體信號融合顯示。

• 硬件架構


  全硬件DSP架構，無操作系統，采用CPCI結構的工業級機箱，模塊化的設計, 雙備份冗余電源支持電源熱備份、風扇等模塊隨意更換，可支持系統處理模塊的熱插拔，同時提供了自我診斷和檢測功能,保證系統的可靠性,實時性,靈活性，CAN總線控制技術，專業DSP視頻處理芯片，液晶面板實時顯示設備運行狀態。

• 全通道純數字無損處理




  通道模塊化設計，按需選擇型號1-32等通道選擇。系統能同時處理多達16臺投影機的無縫拼接組成單一邏輯屏，實時處理多達32路高清信號。

• 基于像素的幾何校正




  復雜光路的幾何校正由于投影機擺放位置不一定完全符合光路效果，或者曲面融合、環形融合、球形融合等光路不符合視覺效果要求，因此需要融合器作基于像素的幾何校正，其色彩精度為1/256。

• 完全的圖像處理




  融合控制器內嵌拼接功能，因此具有強大的信號處理能力，支持每個屏均可同時實時顯示多達32個窗口，實現所有輸入窗口的全屏幕跨屏顯示； 所有輸入窗口均可全投影范圍內漫游顯示，沒有輸入窗口的顯示區域限制；在全屏幕范圍內的高清底圖上，所有輸入窗口均可無壓縮的自由疊加。

• 超大分辨率底圖


  支持目前顯卡分辨率最高的HDMI、DVI雙鏈接純數字輸入接口，單口支持高達4096x1536的超高清分辨率。使用多個DVI雙鏈接輸入，即可輕松實現超大分辨率底圖畫面，做到多個屏幕上的超清信號顯示，極大豐富單系統畫面的顯示內容。

• 支持多信號接口


  支持1路光纖接口，與網口同時傳輸信號，達到雙鏈路傳輸備份的功能。

• 中控模塊


  多格式采集技術，支持BNC、VGA、RGB、HDMI、DVI、3G/HD/SD-SDI等接口，兼容多家廠商N(yùn)VR、DVR、DVS、硬盤錄像機、IP Camera、各類網絡傳輸設備、混合矩陣、各類檢測平臺等，支持DVI、VGA、HDMI輸出。

• 多顯示技術




  CBD顯示技術，超大信號上面多畫面信號顯示，畫外畫（POP）平鋪模式，畫中畫（PIP）疊加模式，畫面疊加、漫游、跨屏、縮放。

• 支持無縫切換




  融合帶自動羽化像素精調，圖像參數（白平衡、亮度、對比度、飽和度）調整，透明度任意調節，信號自由裁剪功能，無縫切換（選配），支持任意形狀曲面網格式幾何校正，融合帶消隱處理。

• 預切換技術




  預案自動輪巡，字符疊加功能，軟件權限管理，EDID配置管理。

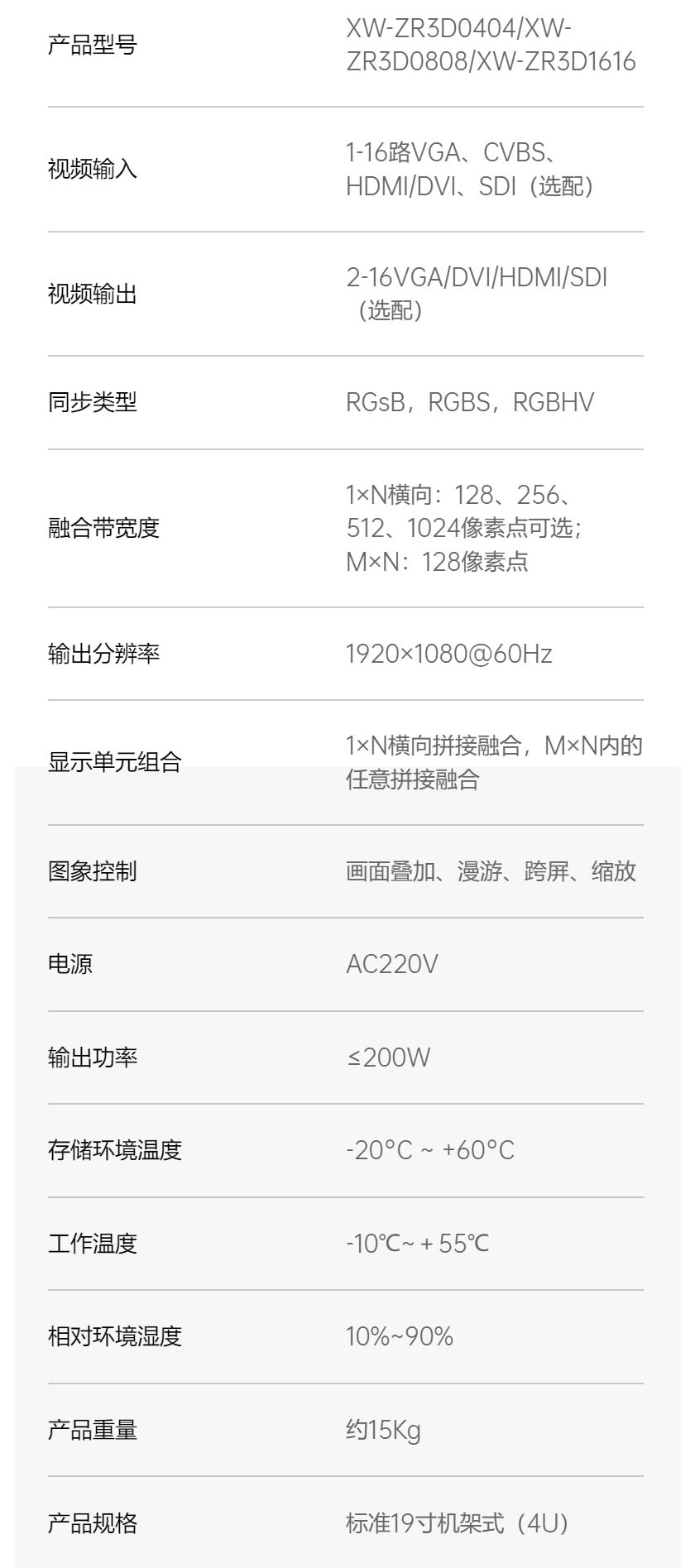

詳細參數：
